SF₆（六氟化硫）氣體是廣泛應用于中高壓，超高壓斷路器和 GIS 中的優良的滅弧介質和絕緣介質。SF₆的密度指標是決定其絕緣和滅弧性能的關鍵。

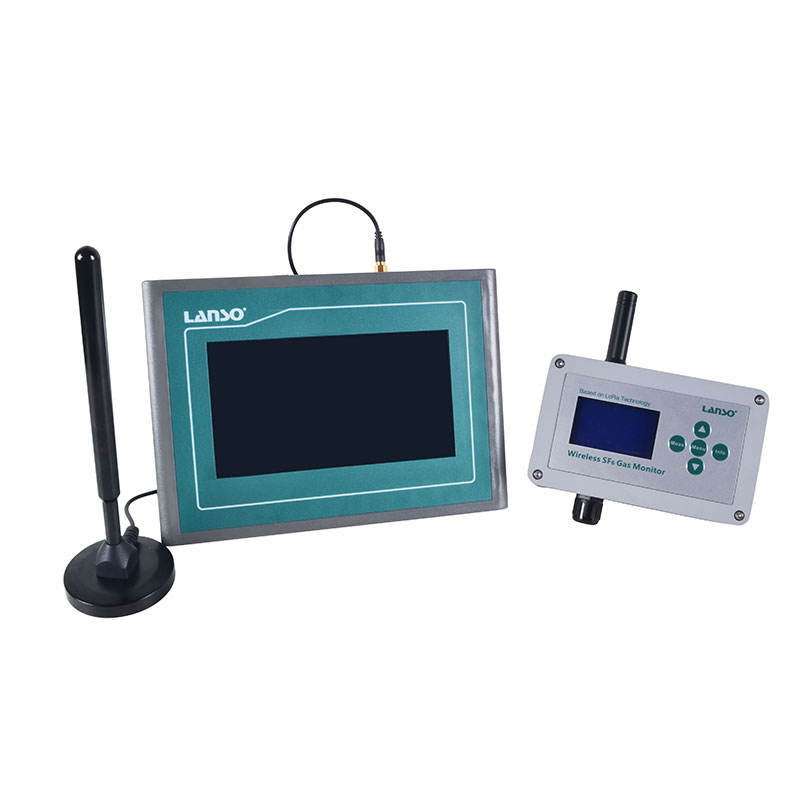

SF₆氣體狀態監視器及接收儀是由我司自主研發的高科技監測產品。監視器可以適配我司全系列變送器及遠傳式密度繼電器，可在線監測SF₆氣體的壓力、溫度、密度、微水指標。并采用無線LoRa數據傳輸方式實時傳輸回后臺系統。后臺可實現在線監測分析，針對所有數據實現：實時數據查詢，歷史數據統計，預設報警提醒，數據曲線查詢等功能。該套系統主要針對各類高壓電器，例如SF₆氣體絕緣斷路器、GIS 、變壓器、互感器等關鍵設備進行實時監測而設計的。

監視器采用電池供電，無線傳輸，無需現場鋪設電纜。變送器、遠傳式密度繼電器可由監視器供電，無需現場單獨供電。

SF6絕緣組合電器（GIS）

SF6絕緣斷路器

SF6絕緣柱上開關

SF6絕緣變壓器

SF6絕緣互感器

SF6絕緣母線系統

1.       監視器采用電池供電，無需現場預先鋪設電纜管道，可現實不停電升級改造在線監測系統；

2.       監視器、接收儀均具有友好人機界面，方便現場調試、測試；

3.       適配我司全系列變送器及機電一體式遠傳儀表（變送器及儀表可達到全量程1.0級精度），可以根據客戶需求配置不同功能、量程、接口尺寸的變送器及儀表；

4.       適合室內和室外不同的安裝需求；

5.       電池采用大容量鋰電池，使用壽命可達10年以上(與數據采集周期有關)；

6.       接收儀具有數據存儲功能；可以存儲數據10年以上；

7.       后臺軟件具有存儲、查詢、統計分析功能；

8.       RS485總線接口，可實時上傳壓力，溫度和密度數據；

9.       無線頻段470MHz和2.4GHz可選。

監視器：

1)         按鍵：

薄膜按鍵，按鍵壽命200萬次，300克力

2)         屏幕：

分辨率：128*64  視窗尺寸：54.2*32.5mm

供電電壓：3.3V

供電電流：45mA

3)         電池：

類型：鋰亞硫酰氯電池

標稱容量：19AH

電壓：3.6V

4)         變送器接口：

電源：12V@20mA

通訊：RS485

協議：私有協議，可定制

5)         待機電流<10uA

6)         防護等級：IP65

7)         工作溫度：-40°C ~ +70°C。

8)         安裝方式：

     金屬扎帶捆綁安裝

接收儀：

1)         屏幕

電阻觸摸7寸液晶屏幕

分辨率：1024*600

2)         電源

12V DC @1A（廠家可提供220Vac適配器）

3)         信號接口

雙RS485接口，兩個接口可以使用不同通訊協議；

RJ45接口：10M/100M

USB接口：2.0

4)         其他硬件

16G SD卡。

5)         天線

 吸盤天線 饋線2m（2m~20m）。

6)         安裝方式

 壁掛式安裝

結構規格

監視器144*88.5*66.5mm

接收儀226*162*40mm，

儀表箱330mm*235mm*68mm

接收儀RS485 MODBUS RTU輸出或者網口TCP/IP輸出

配套后臺軟件

接收儀可配儀表箱
